Причиной отключения 17 февраля в Барнауле электроэнергии стал телефонный кабель, проведенный слишком близко к линии электропередачи. Документальная публикация.

Акт N23
Расследование технологического нарушения в работе электростанции, сети и энергосистемы.

17. 02. 2011−03−01

«Отключение оборудования из-за недопустимых отклонений технологических параметров».

Недопуск энергии тыс Квтч/Гкал — 102.00
Экономический ущерб тысяч рублей — 104.240
Дата и время ликвидации аварийного режима 17.02.2011, 22:35.

Описание происшествия:

17.02.2011 в 18:13 на ТЭЦ-2 из-за сработавшей направленной высокочастотной защиты отключился выключатель 110 киловольт (кВ) Воздушной Линии (ВЛ) ТТ-122, связывающей ТЭЦ-2 и ТЭЦ-3. Автоматическое повторное включение неуспешное, повторное включение в 18:17 неуспешное. На ТЭЦ-3 из-за межфазной токовой отсечки (МФО) отключился выключатель этой же воздушной линии, АПВ не было. Без напряжения остались подстанции (ПС) «Юго-Западная», «АТИ», «РТИ», «Пресс».

В 19:10 часть потребителей «Юго-Западной» были запитаны по резервам 10 кВ Барнаульской горэлектросети. Отключенными остались 50 000 человек.

В 20:01 на ТЭЦ-2 повторное включение ВЛ-110 кв ТТ-122 не успешное.

В 21:04 ВЛ 110 кВ ТТ122 выведена из ремонта и сдана диспетчеру РДУ для вывода в работу. В 22:35 ВЛ 110 кВ ТТ122 введена в работу.

В целом линия была отключена 4 часа 36 минут.

Причины:

В результате осмотра отпайки от ВЛ 110 кВ ТТ122 к ПС «Юго-Западная» в пролете опор N1−2 на земле обнаружен обгоревший телефонный провод марки П-276 (полевой) между деревянными опорами кабельной линии связи (КЛС), проходящими под ВЛ 110 кВ.

Причиной отключения 17 февраля в Барнауле электроэнергии стал телефонный кабель, проведенный слишком близко к линии электропередачи. Документальная публикация.

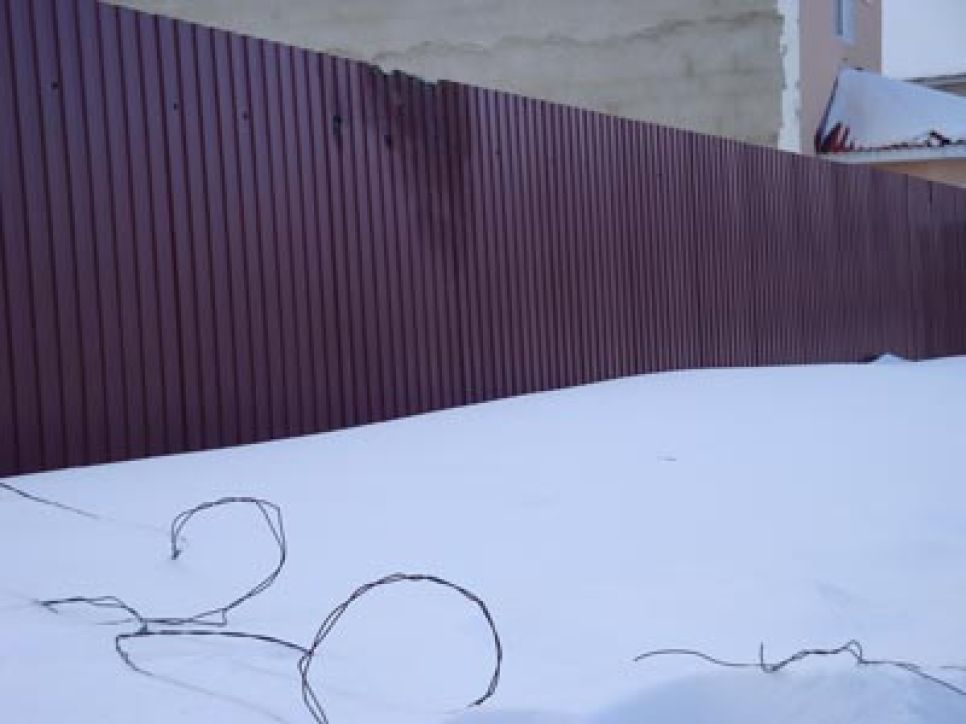

Место происшествия, сам провод и оплавленный в результате его падения металлический забор.

Причиной отключения 17 февраля в Барнауле электроэнергии стал телефонный кабель, проведенный слишком близко к линии электропередачи. Документальная публикация.

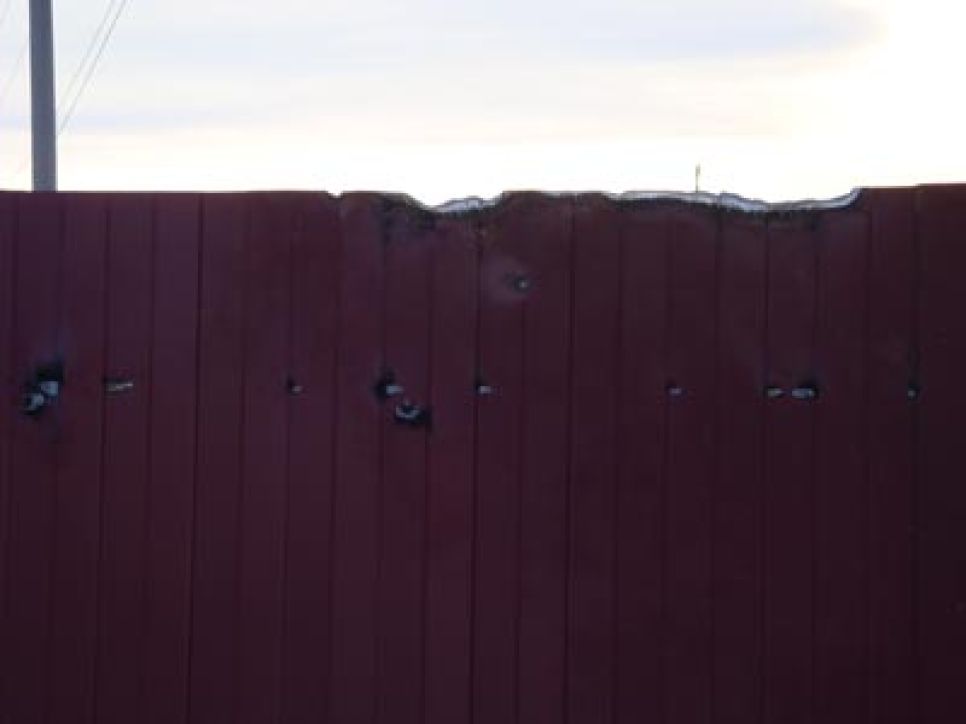

Оплавленный забор, на который упал провод.

Отключение ВЛ 110 кВ ТТ122 на ТЭЦ 2 и 3 произошло в результате пробоя воздушного промежутка между нижним проводом фазы «С» линии и расположенным ниже в пересечении с ВЛ телефонным проводом, смонтированным неустановленными лицами без согласования с филиалом «ОАО МРСК Сибирь» — «Алтайэнерго» на деревянных опорах КЛС.

Причиной отключения 17 февраля в Барнауле электроэнергии стал телефонный кабель, проведенный слишком близко к линии электропередачи. Документальная публикация.

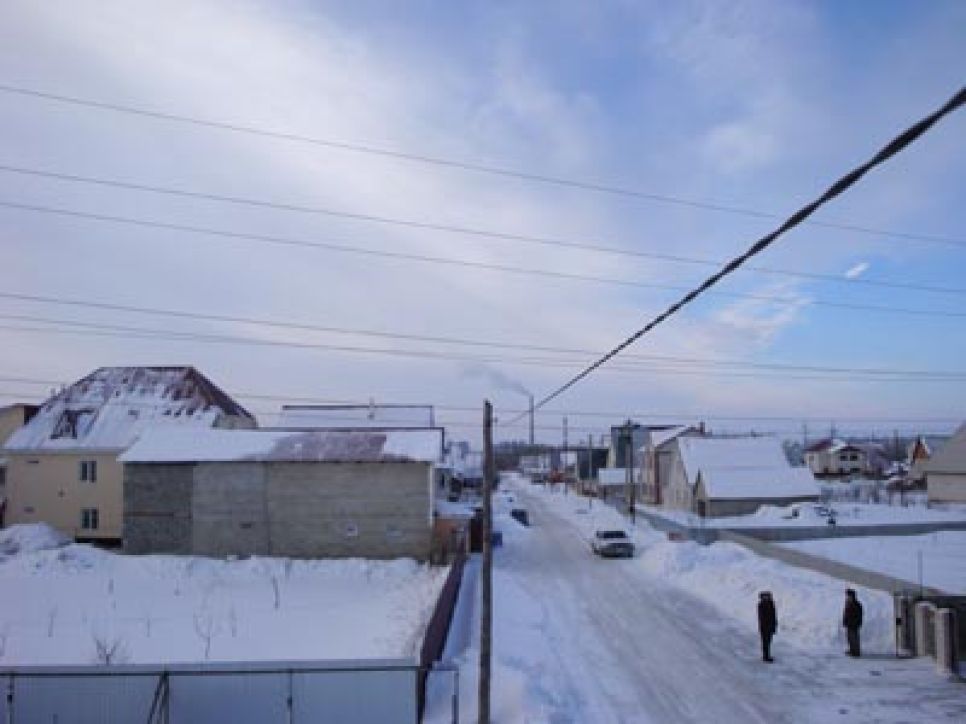

Место происшествия — коттеджный поселок «Солнечная поляна». С этой точки видно, что провод шел в нескольких метрах под ВЛ.

Причиной отключения 17 февраля в Барнауле электроэнергии стал телефонный кабель, проведенный слишком близко к линии электропередачи. Документальная публикация.

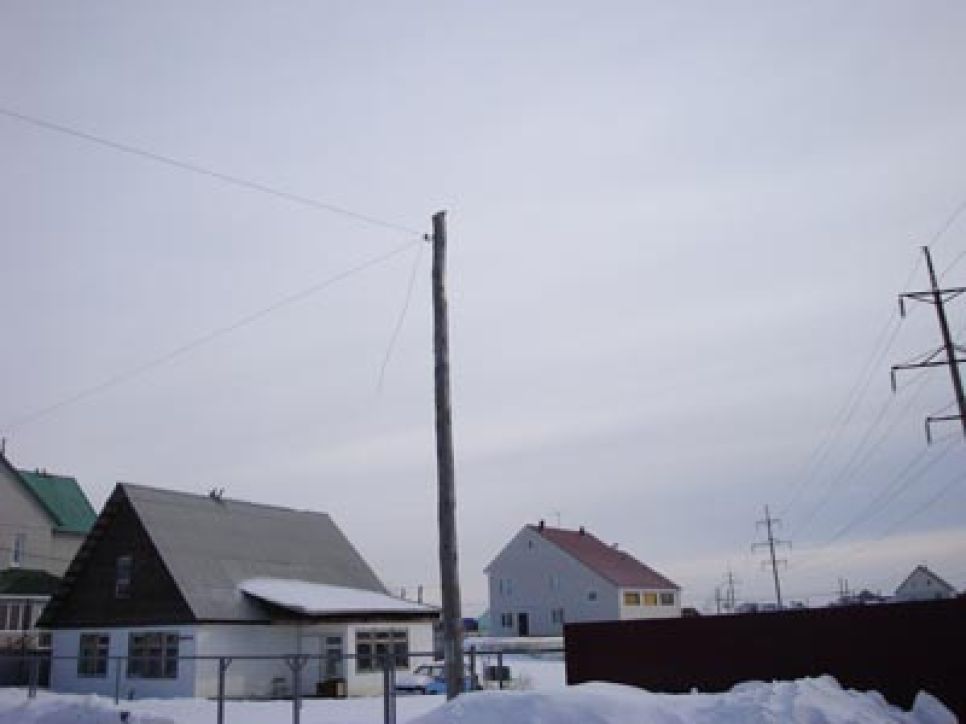

Одна из опор КЛС с обрывком уходившего под линию провода.

Обход ВЛ 110 кВ ТТ122 произведен в соответствии с план-графиком 20.10.2010 г. Замечания по данному нарушению в листке осмотра отсутствуют. Пробой произошел из-за увеличения стрелы провиса провода вследствие повышения температуры воздуха до +3 градусов Цельсия, повышения нагрузки на ВЛ 122 (вся нагрузка переведена с ТТ 121). Величина тока составила 371А при длительно допустимом токе 612А. Сопутствующей причиной пробоя явилось образование тумана (повышение влажности) в зоне трассы ВЛ 110 кВ ТТ122.

<…>

По анализу осцилограмм регистраторов аварийных событий с ТЭЦ 2 и3 при АПВ и ПВ возникал трехфазный ток, достаточный для срабатывания 3 зоны дистанционной защиты по цепи автоматического ускорения при включении, из-за чего АПВ и ПВ было неуспешным.
